Průtokoměry s proměnnou plochou
Blue-White® Průtokoměry s proměnnou plochou

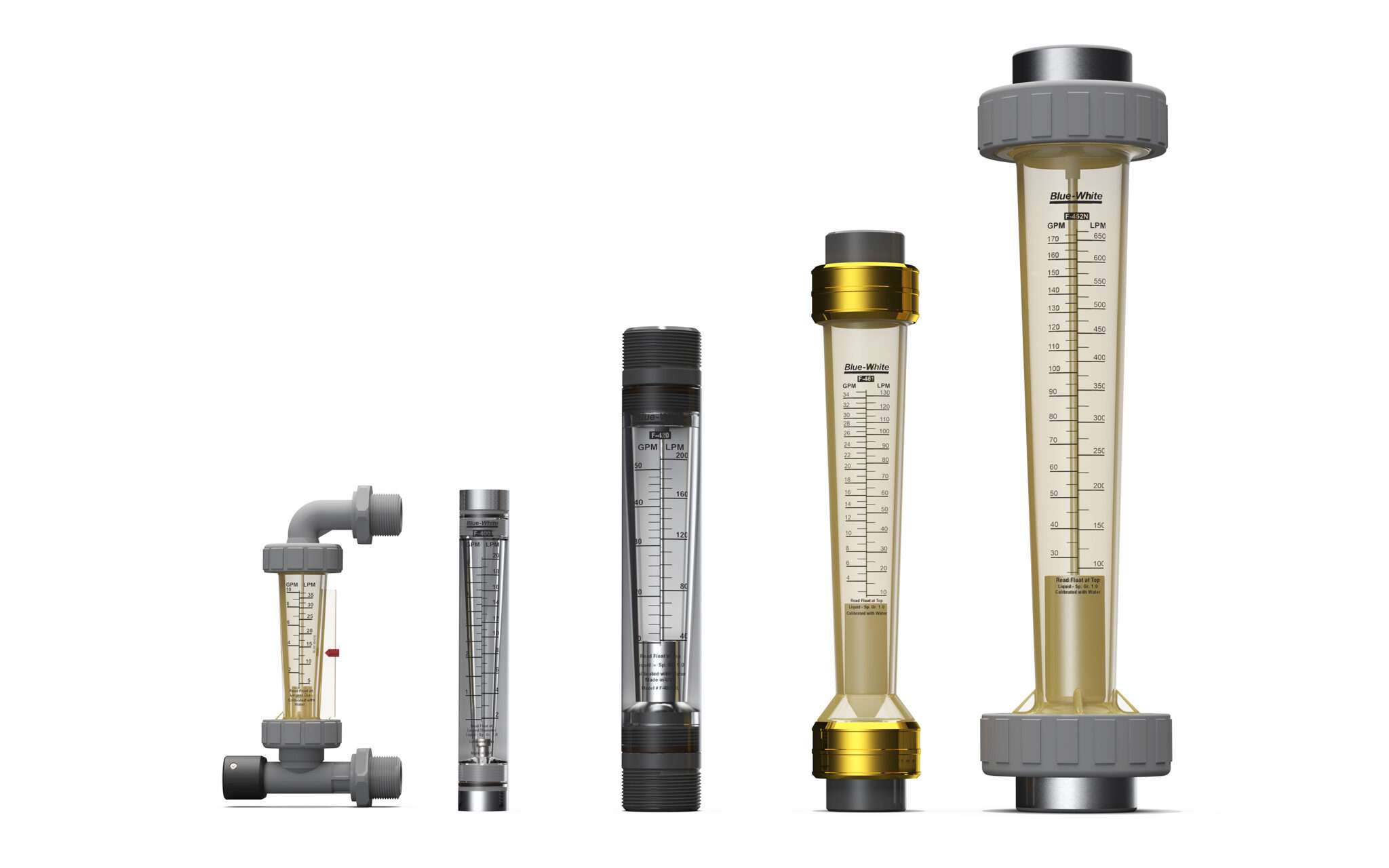

Průtokoměry s proměnnou plochou (rotametry) jsou nákladově efektivním řešením pro aplikace zahrnující měření průmyslové procesní vody. Blue-White® nabízí průtokoměry s proměnnou plochou s přímým odečítáním, které poskytují přesnou, bezpečnou a ekonomickou metodu měření průtoku.
Prozkoumejte průtokoměry s proměnnou plochou (akrylové)
F-300
Akrylový průtokoměr s Pitotovou trubicí
| GPM | BPM |
|---|---|
| 2 - 1900 | 8 - 7200 |
| PSI | bar |
| 75 | 5.2 |
| Velikost potrubí | |
| 1”, 1¼”, 1½”, 2”, 2½”, 3”, 4”, 6”, 8” | |
F-400
Akrylový průtokoměr
| GPM | BPM |
|---|---|
| 025 - 5 | 1 - 20 |
| PSI | bar |
| 150 | 10.3 |
| Velikost potrubí | |
| ¼”, ⅜” , ½” F/NPT | |
F-410
Akrylový průtokoměr
| GPM | BPM |
|---|---|
| 1 - 20 | 4 - 80 |
| PSI | bar |
| 150 | 10.3 |
| Velikost potrubí | |
| ¾", 1" F/NPT | |
F-420
Akrylový průtokoměr
| GPM | BPM |
|---|---|
| 5 - 50 | 20 - 200 |
| PSI | bar |
| 130 | 8.9 |
| Velikost potrubí | |
| 1” F/NPT, 1½” M/NPT | |
F-430
Akrylový průtokoměr
| GPM | BPM |
|---|---|
| 4 - 100 | 15 - 375 |
| PSI | bar |
| 130 | 8.9 |
| Velikost potrubí | |
| 1½”, 2” F/NPT | |
F-550
Akrylový průtokoměr
| GPM | BPM |
|---|---|
| 025 - 20 | 1 - 75 |
| PSI | bar |
| 250 | 17.2 |
| Velikost potrubí | |
| 1/4”, 3/8”, 3/4” a 1” samec NPT | |
Prozkoumat průtokoměry s proměnnou plochou (polysulfon)
F-440
Polysulfonový průtokoměr
| GPM | BPM |
|---|---|
| 025 - 10 | 1 - 37.5 |
| PSI | bar |
| 175 | 12 |
| Velikost potrubí | |
| ⅜”, ½”, ¾” M/NPT | |
F-450
Polysulfonový průtokoměr
| GPM | BPM |
|---|---|
| 1 - 10 | 4 - 40 |
| PSI | bar |
| 175 | 12 |
| Velikost potrubí | |
| ⅜”, ½”, ¾” F/NPT | |
F-451
Polysulfonový průtokoměr
| GPM | BPM |
|---|---|
| 5 - 40 | 2 - 155 |
| PSI | bar |
| 150 | 10.3 |
| Velikost potrubí | |
| 1” F/NPT (polysulfon), 1½” F/NPT (PVC) | |
F-452
Polysulfonový průtokoměr
| GPM | BPM |
|---|---|
| 2 - 175 | 8 - 675 |
| PSI | bar |
| 150 | 10.3 |
| Velikost potrubí | |
| 2” F/NPT | |
F-460
Polysulfonový průtokoměr
| GPM | BPM |
|---|---|
| 1 - 5 | 4 - 20 |
| PSI | bar |
| 150 | 10.3 |
| Velikost potrubí | |
| 1/2″ a 3/4″ vnitřní NPT fitinky | |
F-461
Polysulfonový průtokoměr
| GPM | BPM |
|---|---|
| 1 - 35 | 4 - 130 |
| PSI | bar |
| 150 | 10.3 |
| Velikost potrubí | |
| 1″ samice NPT armatury | |
F-462
Polysulfonový průtokoměr
| GPM | BPM |
|---|---|
| 2 - 80 | 8 - 300 |
| PSI | bar |
| 150 | 10.3 |
| Velikost potrubí | |
| 2″ samice NPT armatury | |
Porovnejte průtokoměry
| Funkce | F-400 | F-430 | F-550 | F-440 | F-460 |
|---|---|---|---|---|---|
| Produkt |  |
 |
 |
 |
 |
| Rozsah průtoku |
025 - 5 GPH
1 - 20 BPM |
4 - 100 GPH
15 - 375 BPM |
025 - 20 GPH
1 - 75 BPM |
025 - 10 GPH
1 - 37.5 BPM |
1 - 5 GPH
4 - 20 BPM |
| Akrylové tělo měřiče | |||||
| Polysulfonové tělo měřiče odolávající vysokým teplotám a tlaku | |||||
| Odolné, vysoce leštěné, jednodílné metrové tělo | |||||
| Žíhaný pro větší pevnost | |||||
| Přijatelné na přímém slunci | |||||
| Stálá stupnice s přímým čtením | |||||
| Bílý zadní reflektor pro snadné čtení | |||||
| 316 nerezové plováky a vodící tyče | |||||
| PTFE plovák a plováková vodítka k dispozici | |||||
| Volitelné PVC nebo PVDF adaptéry pro korozivní aplikace | |||||
| Plovák vedený žebrem | |||||
| Přepážkové matice připevněné přímo k vnitřnímu panelu | |||||
| Volitelný nastavitelný průtok | |||||
| Používá se v aplikacích UltraPure | |||||
| Žádný kov v cestě tekutiny | |||||
| Kompaktní velikost pro těsné instalace | |||||
| Spojky pro snadnou instalaci a údržbu | |||||
| Nastavitelný indikátor nastavené hodnoty průtoku |
Jak fungují průtokoměry s proměnnou plochou?
Blue-White® Průtokoměry s proměnnou plochou (rotametry) měří objemový průtok kapalin. Mají otvor a plovák, který se může vertikálně pohybovat uvnitř trubky se zvětšujícím se průměrem zdola nahoru. Jak tekutina protéká trubicí, tlačí plovák nahoru. Vzdálenost mezi plovákem a trubicí (prstencová oblast mezi plovákem a stěnou trubky) se zvětšuje, když se plovák pohybuje směrem k horní části měřiče. Větší vůle směrem nahoru vyžaduje více tekutiny, aby se plovák dostal výše. Čím větší průtok, tím výše je plovák zvednutý.
Výhody průtokoměru s proměnnou plochou
Aplikace
- Čištění odpadních vod
- Úprava pitné vody
- RO vodní systémy
- Výroba polovodičů
- Komerční RO vodní systémy
- Komerční akvária
- Průmyslový proces
Prozkoumat články
Časté dotazy k průtokoměru s proměnnou plochou
Průtokoměr s proměnnou plochou je typ průtokoměru diferenčního tlaku. Průtokoměry s proměnnou plochou jsou jednoduchá a všestranná zařízení, která pracují při relativně konstantním poklesu tlaku a měří průtok kapalin, plynů a páry.
Jedním z prvních a nejznámějších principů měření průtoku je měření proměnlivého plošného průtoku přístup. Výsledkem je, že ze všech technologií měření průtoku, které jsou nyní na trhu, průtokoměry s proměnnou plochou (běžně označované jako rotametry) mají jednu z největších instalovaných patic. Tato technologie má několik výhod, včetně spolehlivosti, přesnosti, jednoduchosti instalace a čitelnosti. Tyto měřiče jsou také často používány, protože metoda měření je mechanické povahy a může být použita v případech bez napájení.
Níže jsou uvedeny tři hlavní typy průtokoměrů s proměnnou plochou:
Průtokoměry se skleněnou trubicí
Typ indikace skleněné trubice je nejběžnějším typem průtokoměru s proměnnou plochou. Plovák je vyroben z kovu, skla nebo plastu, zatímco trubice je vyrobena z borosilikátového skla. Stupnice měřiče může být kalibrována pro přímé odečítání vzduchu nebo vody, nebo může mít stupnici, která odečítá procento rozsahu nebo libovolnou stupnici, kterou lze použít s převodními rovnicemi nebo grafy.
Průtokoměry s kovovou trubkou
Když by silný pracovní tlak, široký teplotní rozsah, vodní rázy nebo jiné tlaky rozbily skleněné měřicí trubice, používají se průtokoměry z nerezové oceli a kovových trubek. Většinu kapalin, včetně korozivních kapalin a plynů, lze použít s průtokoměry s kovovou trubkou.
Plastová trubka s proměnným průtokoměrem
Několik verzí průtokoměrů s proměnnou plochou používá plastové trubky kvůli jejich nízké ceně a velké rázové houževnatosti. Obvykle jsou vyrobeny z polykarbonátu, mají buď kovové nebo plastové koncovky. Při montáži plastových koncovek je třeba dbát na to, aby nedošlo k deformaci závitu. Pro aplikace, kde nelze tolerovat kovové části smáčené, jako u deionizované vody nebo korozivních látek, jsou k dispozici měřiče s celoplastovou konstrukcí.
