Nastavení a ovládání

(Tato část se týká čerpadel CD1 vyrobených po 1. 5. 2026. Informace o čerpadlech CD1 vyrobených před tímto datem naleznete na stránkách Centra nápovědy pro starší verze čerpadel CD1 .)

Zapnutí CD1

Zařízení CD1 se zapne po zapojení do zdroje napájení. Čerpadlo je nyní připraveno k ručnímu spuštění stisknutím tlačítka Start/Stop na displeji. Nebo u modelu s ovládáním „C“ lze naprogramovat jeho dálkové spuštění pomocí sepnutí kontaktu dálkového spuštění/zastavení a/nebo regulace otáček 4–20 mA.

Zobrazení a rozvržení

CD1 má displej s touchpadem, který je snadno čitelný a snadno se programuje. Touchpady pro model Control „C“ a základní model „B“ se liší.

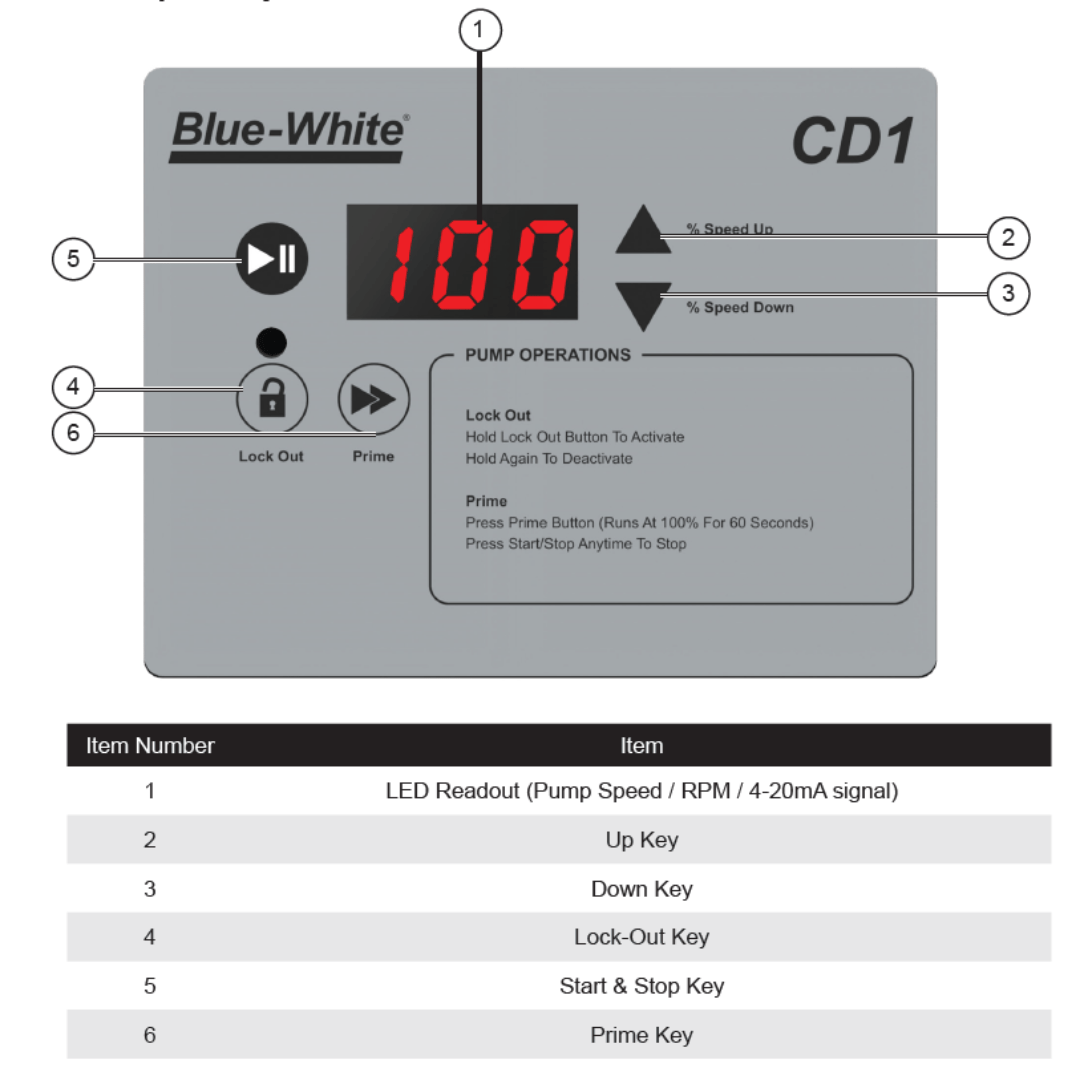

Dotyková podložka základního modelu „B“

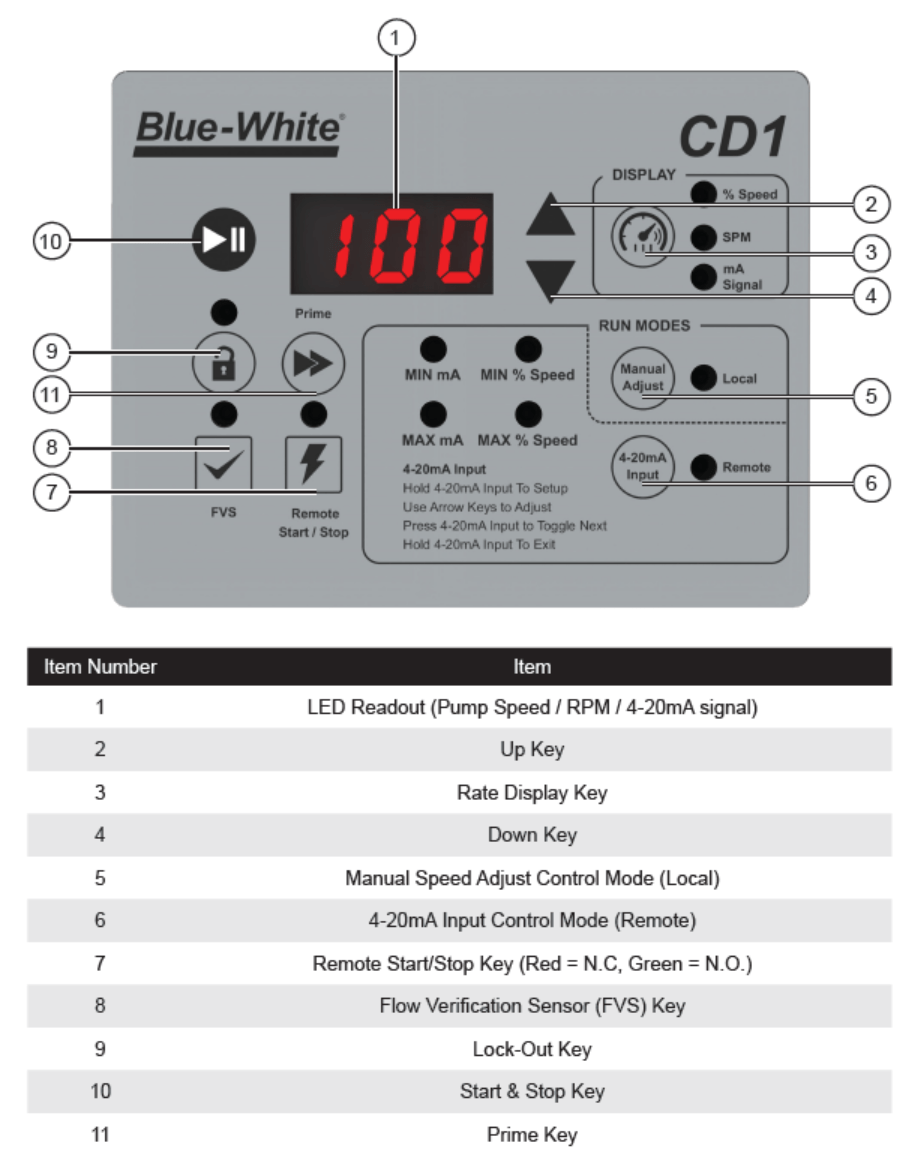

Dotyková podložka modelu ovládání „C“

Displej umožňuje programování následujících funkcí:

• Dálkové spouštění/zastavení (normálně otevřené nebo normálně zavřené) – model s ovládáním „C“
• FVS (systém ověřování toku) - model řízení „C“
• Zablokování čerpadla
• Vstup 4–20 mA – model s řízením „C“

Čerpadlo CD1 má také tlačítko Napouštění, které poběží na plné otáčky (100 %) po dobu jedné minuty. Napouštění lze kdykoli zastavit stisknutím tlačítka Start/Stop.

CD1 má digitální displej, který zobrazuje otáčky čerpadla nebo otáčky motoru.

Programování dálkového startu/zastavení – model ovládání „C“

Chcete-li naprogramovat funkci vzdáleného spuštění/zastavení, ujistěte se, že čerpadlo neběží. Pokud čerpadlo běží, stiskněte tlačítko Start/Stop pro jeho zastavení.

Programování pro normálně otevřený provoz:

1. Ujistěte se, že čerpadlo je v poloze OFF
2. Pro aktivaci stiskněte tlačítko Remote Start/Stop
3. Kontrolka se rozsvítí zeleně při provozu „Normálně otevřeno“.
4. Chcete-li čerpadlo uvést do stavu Připraveno, stiskněte tlačítko Start/Stop
5. Při čekání na signál sepnutí kontaktu se na displeji zobrazí „SBY“.
6. Displej zobrazí rychlost čerpadla (nebo RPM, 4-20 ma), když je signál uzavřen

Programování pro normálně zavřený provoz:

1. Ujistěte se, že čerpadlo je v poloze OFF a kontrolka dálkového startu/zastavení nesvítí
2. Stiskněte a podržte tlačítko Remote Start/Stop po dobu 5-7 sekund
3. Světlo se rozsvítí červeně pro provoz „normálně zavřený“.
4. Chcete-li uvést čerpadlo do stavu Připraveno, stiskněte tlačítko Start/Stop
5. Displej zobrazí „SBY“ při čekání na sepnutí kontaktu na otevření
6. Displej zobrazí rychlost čerpadla (nebo RPM, 4-20 mA), když je signál Open

Programování FVS – model řízení „C“

Systém FVS – Flow Verification System se používá s průtokoměrem nebo snímačem průtoku (dodává se samostatně). Když čerpadlo přestane přijímat signál ze snímače průtoku, spustí se alarm a čerpadlo se zastaví.

Programování FVS:

1. Ujistěte se, že čerpadlo je v poloze OFF
2. Stiskněte a podržte tlačítko FVS (5-7 sekund)
3. Přepínáním šipek nahoru/dolů nastavte dobu zpoždění (rozsah zpoždění alarmu je 1–20 sekund)
4. Stiskněte a podržte tlačítko FVS (5-7 sekund)
5. Aktivujte jedním stisknutím tlačítka FVS. Rozsvícení kontrolky signalizuje aktivaci. Dalším stisknutím deaktivujete.

Po spuštění FVS se na obrazovce rozbliká „FvS“ a čerpadlo se zastaví. Kromě toho se vypne alarm výstupu FVS.

Chcete-li resetovat FVS, stiskněte tlačítko Start/Stop.

Aktivace funkce zablokování čerpadla

Funkce uzamčení čerpadla umožňuje uživateli „uzamknout“ možnost změny ovládacích prvků čerpadla, jako jsou otáčky čerpadla, plnění, FVS, vzdálené spuštění/zastavení, manuální/4-20mA režimy. Uživatel bude i nadále moci čerpadlo spouštět a zastavovat.

Aktivace funkce uzamčení čerpadla:

1. Čerpadlo může být v chodu nebo v poloze OFF
2. Stiskněte a podržte tlačítko Lockout (5-7 sekund)
3. Světlo se aktivuje
4. Pro deaktivaci stiskněte a podržte tlačítko Lock (5–7 sekund)

Programování vstupu 4–20 mA – model řízení „C“

Čerpadlo CD1V je vybaveno vstupním signálem pro řízení otáček 4–20 mA. Signál 4–20 mA lze škálovat pro řízení otáček čerpadla v rozsahu 0–100 % otáček.

Chcete-li naprogramovat a nastavit měřítko vstupu 4-20 mA:

1. Ověřte, zda je čerpadlo v poloze VYPNUTO.
2. Stiskněte a podržte tlačítko vstupu 4–20 mA.
3. Rozsvítí se kontrolka MIN mA. Pomocí šipek přepínejte minimální hodnotu mA, při které má čerpadlo fungovat.
4. Stiskněte tlačítko vstupu 4-20mA pro rozsvícení kontrolky MIN % rychlosti.
5. Pomocí kláves se šipkami přepínejte mezi minimálními otáčkami v %, při kterých má čerpadlo běžet.
6. Stiskněte tlačítko vstupu 4–20 mA pro rozsvícení kontrolky MAX mA.
7. Pomocí kláves se šipkami přepínejte mezi maximální hodnotou mA pro provoz čerpadla.
8. Stiskněte tlačítko vstupu 4–20 mA pro rozsvícení kontrolky MAX % rychlosti.
9. Pomocí kláves se šipkami přepínejte hodnotu MAX % otáček, při kterých má čerpadlo běžet.
10.  Stiskněte a podržte tlačítko vstupu 4-20mA pro ukončení programovacího režimu.

Abyste zajistili, že čerpadlo pracuje v režimu vstupu 4-20mA, ujistěte se, že svítí kontrolka 4-20mA, nebo stiskněte tlačítko 4-20mA pro aktivaci (kontrolka svítí).

Výstup 4–20 mA – model s řízením „C“

Výstupní signál 4–20 mA je vždy aktivní. Výstup není škálovatelný a představuje otáčky motoru 0–100 %.
