A3
FLEXFLO® Peristaltic Metering Pump

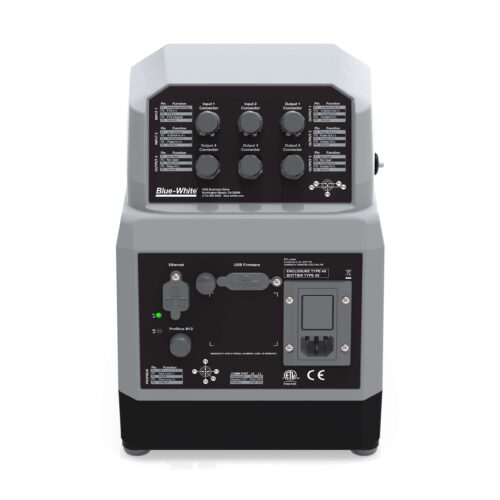

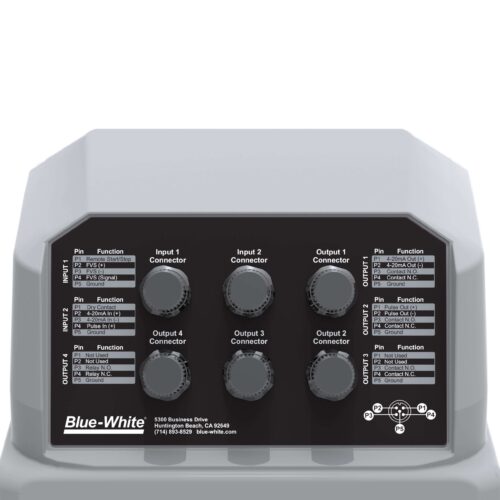

Zažijte měření chemických látek další úrovně s FLEXFLO® Peristaltické dávkovací čerpadlo A3. A3 kombinuje přesné měření při výtlačném tlaku až 125 PSI, intuitivní ovládání na dotykové obrazovce založené na ikonách a připojovací porty M12 s krytím IP, které chrání před vlhkostí, prachem, vibracemi a jakoukoli změnou teploty.
Možnosti signálu dálkového ovládání A3 zahrnují Pulse, 4-20 mA, Modbus TCP, EtherNet/IP a PROFIBUS pro lepší dohled a automatizaci pro kritické aplikace měření a přenosu.
Technický přehled:
GPH
001 - 33.3
LPH
003 - 126
ml / min
05 - 2100
Tlak
125 PSI (8.6 Bar)
Hodnocení krytí
NEMA 4X (IP66)
Normy
CE, cETLus
Kontrolní metody
Manuální, vzdálený analogový/digitální, EtherNet/IP, Modbus TCP/IP, PROFIBUS
napájení
100 až 240VAC-50/60Hz
Literatura
Literatura A3
Návod k použití
Návod k použití A3 – 80000-418Technické listy
Technický list A3 – 85000-099Příručky
Průvodce výběrem hadičkyBrožury
A3 | Brožura A4 – 80000-713Katalog
Průmyslový katalog 2023
3D vizualizér
Vlastnosti a výhody
Funkce
Výhody:
- Samonasávání – i při maximálním tlaku v potrubí. Obtokové ventily nejsou nutné. Nelze zablokovat páru nebo ztratit původní lesk. 30 stop sacího zdvihu. Jemné pumpování s nízkým střihem.
- Detekce selhání trubky (TFD) vestavěná detekce netěsností je standardem
- Modulární válečková konstrukce umožňuje jednoduchou výměnu trubek bez potřeby nářadí.
- Volitelný dvoukanálový design trubice pro optimální výkon a tlakovou schopnost
Komunikace a rozhraní:

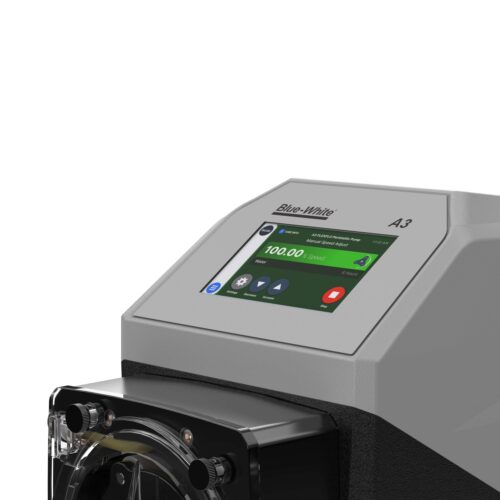

- 5” dotykový barevný LCD displej
- Uživatelsky přívětivé konfigurace
-
Kontrolní metody:
- Ruční ovládání
- Vstup 4-20mA
- Vzdálené spuštění/zastavení
- Pulzní vstup
- Frekvenční vstup
- EtherNet / IP
- Modbus TCP / IP
- PROFIBUS
- Výstupy alarmu
- FVS
- Reléový výstup
Špičkový design:
- 2 záruka
- Poměr otáčení 2,500:1
- NEMA 4X (IP66) omyvatelný, chemicky odolný kryt
- Robustní rotor znamená žádné ohýbání a zvýšenou přesnost bez kovových pružin nebo pantů, které by mohly korodovat.
Bezpečnostní funkce:
- Detekce selhání trubky (TFD) Snímá prasknutí hadičky detekcí chemikálie v hlavě čerpadla. Žádné falešné spouštění – Patentováno
- Bezpečnostní programovatelné 6místné heslo, aby se zabránilo neoprávněné manipulaci
Dostupné volitelné součásti:
- Montážní prodloužené konzoly (72000-380) – 1 pár, SS, 4 SS šrouby

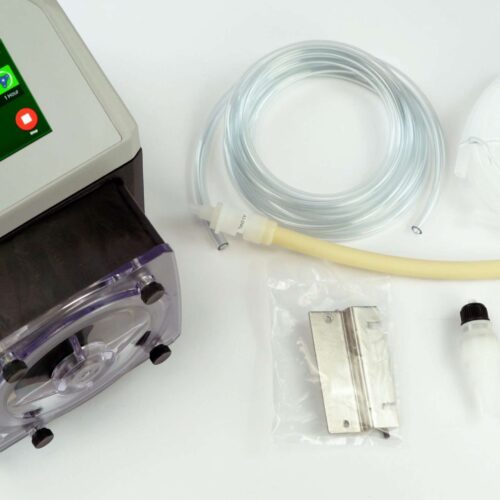

Co obsahuje:
- Peristaltické dávkovací čerpadlo A3
- Dvě sestavy trubek
-
S připojením kompresního typu hadičky "S" 3/8" OD x ¼" ID:
- Sací trubice – čiré PVC – délka 10′ (3/8″ OD, 1/4″ ID)
- Sací sítko
- Sací keramické závaží
- Výtlačná trubice – neprůhledný polyethylen – délka 10′ (3/8″ vnější průměr, 1/4″ vnitřní průměr)
- Výtlačná vstřikovací armatura se zpětným ventilem
-
S hadicovým ostnem „B“ ½“ a připojením typu „M“ M/NPT:
- Sací sítko
- Výtlačná vstřikovací armatura se zpětným ventilem
- #5 hadicová spona (pouze „B“)
-

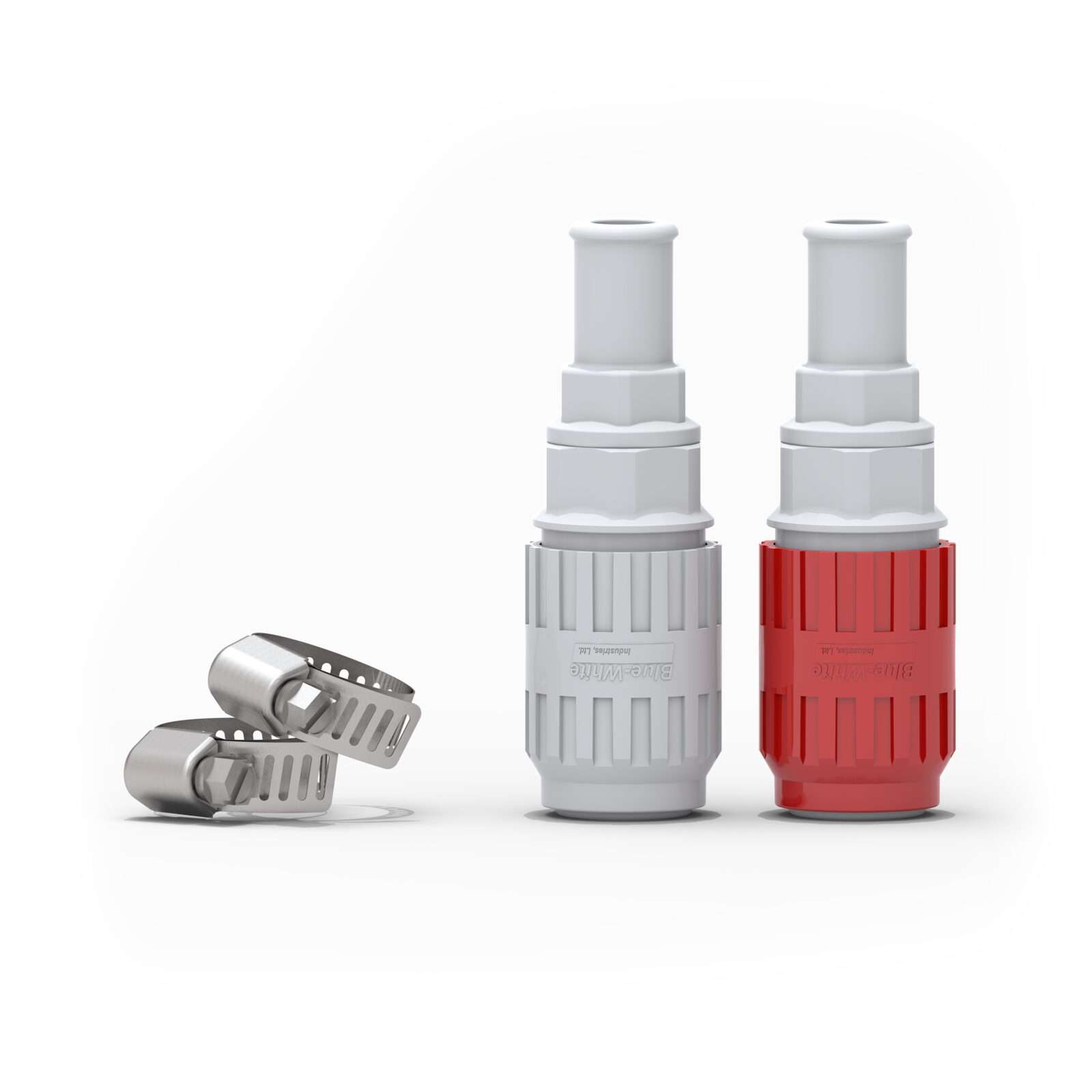

S připojením „C“ Tri-Clamp a „Q“ Quick Disconnect:
- Není dodáváno žádné příslušenství
- Nástroj pro instalaci trubek
- Montážní hardware
- Konektory spojovací krabice
Výstup
| Materiál / velikost trubky | Rychlost posuvu | Maximální rychlost | MaxPressure | MaxTemperature | Požadovaná montáž válce | ||
| GPH | LPH | ML/Min | RPM | PSI (bar) | ° F (° C) | Kód | |
| Flex-A-Prene® | |||||||
| ND | 001 - 2.1 | 003 - 7.8 | 06 - 132 | 125 | 125 (8.6) | 185 (85) | A3-SND-R |
| SEN | 002 - 4.76 | 007 - 18.0 | 12 - 300 | 125 | 110 (7.6) | 185 (85) | A3-SNGG-R |
| NGG | 007 - 19.02 | 026 - 72.0 | 48 - 1200 | 125 | 110 (7.6) | 185 (85) | A3-SNGG-R |
| NHL | 006 - 17.39 | 022 - 65.8 | 38 - 1097 | 125 | 65 (4.5) | 185 (85) | A3-SNGG-R |
| NK | 013 - 33.3 | 050 - 126.0 | 82 - 2100 | 125 | 125 (8.6) | 185 (85) | A3-SNGG-R |
| NKL | 013 - 33.3 | 050 - 126.0 | 82 - 2100 | 125 | 30 (2.1) | 185 (85) | A3-STH-R |
| Flex-A-Chem® | |||||||
| TH | 006 - 15.06 | 022 - 57.0 | 38 - 950 | 125 | 50 (3.4) | 130 (54) | A3-STH-R |
| TK | 011 - 28.5 | 043 - 108 | 72 - 1800 | 125 | 50 (3.4) | 130 (54) | A3-SNGG-R |
| Flex-A-Thane® | |||||||
| GE | 002 - 4.60 | 007 - 17.4 | 13 - 290 | 125 | 65 (4.5) | 130 (54) | A3-SGE-R |
| GG | 004 - 10.1 | 015 - 38.4 | 25 - 637 | 125 | 65 (4.5) | 130 (54) | A3-SGE-R |
| G2G | 007 - 18.23 | 03 - 69.0 | 46 - 1150 | 125 | 65 (4.5) | 130 (54) | A3-SGE-R |
| GH | 010 - 24.9 | 038 - 94.2 | 63 - 1570 | 125 | 65 (4.5) | 130 (54) | A3-SGE-R |
| GK | 011 - 28.5 | 043 - 108.0 | 72 - 1800 | 125 | 65 (4.5) | 130 (54) | A3-SGE-R |
Specifikace
Maximální pracovní tlak (bez trubek čerpadla)
- 125 barů
- POZNÁMKA: viz jednotlivá sestava hadic čerpadla max. jmenovité tlaky.
Maximální teplota kapaliny (bez trubek čerpadla)
- 185 ° F (85 ° C)
- POZNÁMKA: viz jednotlivá sestava hadic čerpadla max. teplotní hodnocení.
Okolní provozní teplota
- 14 ° F až 115 ° F (-10 ° C až 46 ° C)
Teplota okolního skladování
- -40 ° F až 158 ° F (-40 ° C až 70 ° C)
Maximální viskozita
- 12,000 centipoise
Maximální sací zdvih
- 30 stop. Voda, 0 psig (9.14 m, 0 bar)
Provozní napětí
- 115VAC/60Hz, 1ph (maximálně 2.0A)
- 230VAC/60Hz, 1ph (maximálně 1.0A)
- 220VAC/50Hz, 1ph (maximálně 1.0A)
- 240VAC/50Hz, 1ph (maximálně 1.0A)
- 230VAC/50Hz, 1ph (maximálně 2.0A)
Možnosti napájecího kabelu
- 115V60Hz = NEMA 5/15 (USA)
- 230V60Hz = NEMA 6/15 (USA)
- 220V50Hz = CEE 7/VII (EU)
- 240V50Hz = AS 3112 (Austrálie/Nový Zéland)
- 230V50Hz = BS 1363/A (UK)
Motor
- Střídavý DC
Rozsah nastavení otáček motoru
- 2,500 1:0.04 (100 % – 125 %) Max. otáčky = XNUMX ot./min.
Nastavení otáček motoru Rozlišení
- 0.1% přírůstky > 1% otáčky motoru a < 100%
- 0.04% přírůstky < 1% otáčky motoru
Display
- 5″ dotykový barevný LCD displej, odolný vůči UV záření
Jazyky zobrazení
- Na výběr je angličtina, španělština, francouzština, němčina a portugalština
klávesnice
- Klávesnice s desetitlačítkovým pozitivním dotykovým spínačem
Bezpečnost
- Programovatelné 6místné heslo
Maximální celkové rozměry
- 8-1/4″Š x 11-3/4″V x 13-1/4″H (20.9Š x 29.8V x 34.5D cm)
Hmotnost produktu
- 25.4 lb. (11.5 kg)
Přibližná přepravní hmotnost
- 30 lb. (13.6 kg)
Příloha
- NEMA 4X (IP66) omyvatelný, chemicky odolný kryt
V souladu RoHS
- Ano
Normy
- cETLus, CE
