A4

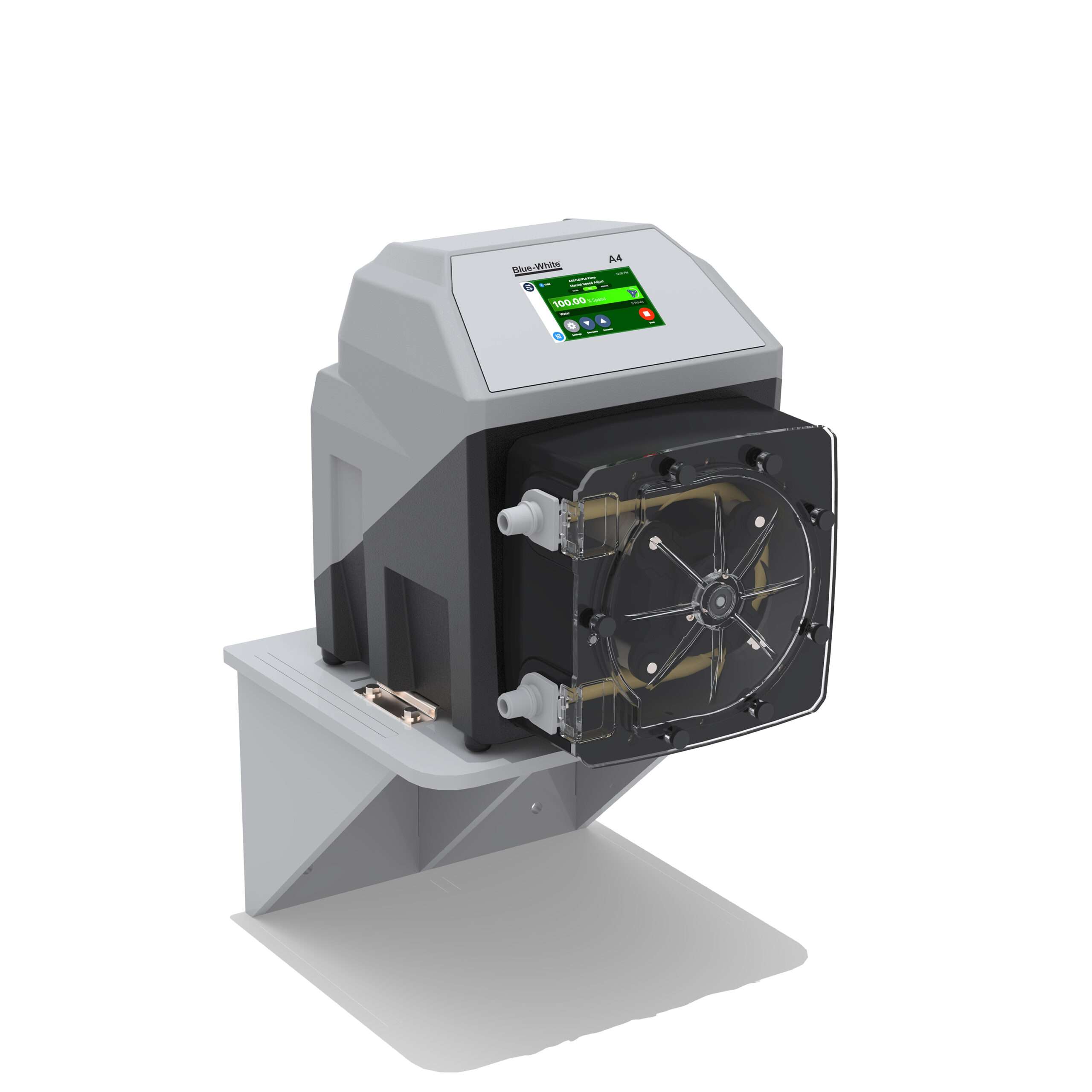

CHEM-FEED® Multi-Diaphragm Metering Pump
Zažijte měření chemických látek další úrovně s FLEXFLO® Peristaltické dávkovací čerpadlo A4. A4 kombinuje přesné měření při výtlačném tlaku až 125 PSI, intuitivní ovládání na dotykové obrazovce založené na ikonách a připojovací porty M12 s krytím IP, které chrání před vlhkostí, prachem, vibracemi a jakoukoli změnou teploty.
Možnosti signálu dálkového ovládání A4 zahrnují Pulse, 4-20 mA, Modbus TCP, EtherNet/IP a PROFIBUS pro lepší dohled a automatizaci pro kritické aplikace měření a přenosu.
Technický přehled:
GPH
01 - 158.5
LPH
04 - 600
ml / min
6667 - 10000
Tlak
125 PSI (8.6 Bar)
Hodnocení krytí
NEMA 4X (IP66)
Normy
CE, cETLus
Kontrolní metody
Manuální, vzdálený analogový/digitální, EtherNet/IP, Modbus TCP/IP, PROFIBUS
napájení
100 až 240VAC-50/60Hz
Literatura
Literatura A4
Návod k použití
Návod k použití A4 – 80000-618Technické listy
Technický list A4 – 85000-100Příručky
Průvodce výběrem hadičkyBrožury
A3 | Brožura A4 – 80000-713Katalog
Průmyslový katalogPřehled
Klíč Funkce
Výhody
- Samonasávání – i při maximálním tlaku v potrubí. Obtokové ventily nejsou nutné. Nelze zablokovat páru nebo ztratit původní lesk. 30 stop sacího zdvihu. Jemné pumpování s nízkým střihem.
- Detekce selhání hadičky (TFD) snímá prasknutí hadičky detekcí chemikálie v hlavě pumpy. Žádné falešné spouštění – Patentováno
- Volitelný dvoukanálový design trubice pro optimální výkon a tlakovou schopnost
Komunikace a rozhraní
- 5” dotykový barevný LCD displej
- Uživatelsky přívětivé konfigurace
- Kontrolní metody:
- Ruční ovládání
- Vstup 4-20mA
- Vzdálené spuštění/zastavení
- Pulzní vstup
- Frekvenční vstup
- EtherNet / IP
- Modbus TCP / IP
- PROFIBUS
- Výstupy alarmu
- FVS
- Reléový výstup
Vynikající design
- 2 záruka
- Poměr otáčení 2,500:1
- NEMA 4X (IP66) omyvatelný, chemicky odolný kryt
- Robustní rotor znamená žádné ohýbání a zvýšenou přesnost bez kovových pružin nebo pantů, které by mohly korodovat.
Bezpečnostní prvky
- Detekce selhání trubice (TFD) snímá prasknutí trubice a zabraňuje tak úniku nebezpečných chemikálií
- Bezpečnostní programovatelné 6místné heslo, aby se zabránilo neoprávněné manipulaci
Údaje o výkonu
Výstup Tabulka
| Materiál / velikost trubky | Rychlost posuvu | Maximální rychlost | MaxPressure | MaxTemperature | Požadovaná montáž válce | ||
|---|---|---|---|---|---|---|---|
| GPH | LPH | ML/Min | RPM | PSI (bar) | ° F (° C) | Kód | |
| Flex-A-Prene® | |||||||
| NH | 01 - 28.5 | 04 - 108 | 0.7 - 1800 | 125 | 125 (8.6) | 185 (85) | A4-MNH-R |
| NHL | 02 - 28.5 | 07 - 108 | 1.2 - 1800 | 125 | 65 (4.5) | 185 (85) | A4-MNH-R |
| NK | 02 - 50.7 | 08 - 192 | 1.3 - 3200 | 125 | 80 (5.5) | 185 (85) | A4-MNH-R |
| NHH | 02 - 54.0 | 09 - 204 | 1.4 - 3400 | 125 | 100 (6.9) | 185 (85) | A4-MNH-R |
| NHHL | 02 - 54.0 | 09 - 204 | 1.4 - 3400 | 125 | 65 (4.5) | 185 (85) | A4-MNH-R |
| NL | 04 - 100.0 | 15 - 378 | 2.5 - 6300 | 125 | 50 (3.4) | 185 (85) | A4-MNL-R |
| NP | 06 - 158.5 | 24 - 600 | 4.0 - 10000 | 125 | 30 (2.1) | 185 (85) | A4-MNL-R |
| Flex-A-Chem® | |||||||
| TH | 01 - 25.4 | 04 - 96.0 | 0.6 - 1600 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| TK | 02 - 54.0 | 08 - 204 | 1.4 - 3400 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| TKK | 05 - 126 | 18 - 477 | 3.2 - 7950 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| Flex-A-Thane® | |||||||
| GH | 01 - 39.6 | 06 - 150 | 1.0 - 2500 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GHH | 03 - 71 | 11 - 269 | 1.9 - 4480 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GK | 02 - 55.5 | 09 - 210 | 1.4 - 3500 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GKK | 04 - 100 | 20 - 378 | 2.5 - 6300 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
Technický
TECHNICKÉ ÚDAJE
Maximální pracovní tlak
- 125 barů
- Poznámka: viz maximální jmenovitý tlak sestavy jednotlivých hadic čerpadla.
Maximální teplota kapaliny
- Připojení hadic 3/8” OD x 1/4” ID: 130 °F (54 °C)
- Připojení M/NPT: 185 °F (85 °C)
- Poznámka: viz maximální teplotní parametry jednotlivých sestav trubek čerpadla.
Okolní provozní teplota
14 ° F až 115 ° F
-10 ° C až 46 ° C
Teplota okolního skladování
-40 °F až 158 °F
-40 ° C až 70 ° C
Maximální viskozita
12,000 centipoise
Maximální sací zdvih
30 stop vody na hladině moře
14.7 atm psi
Provozní napětí
- 115VAC/60Hz, 1ph (maximálně 2.0A)
- 230VAC/60Hz, 1ph (maximálně 1.0A)
- 220VAC/50Hz, 1ph (maximálně 1.0A)
- 240VAC/50Hz, 1ph (maximálně 1.0A)
- 230VAC/50Hz, 1ph (maximálně 2.0A)
Možnosti napájecího kabelu
- 115V60Hz = NEMA 5/15 (USA)
- 230V60Hz = NEMA 6/15 (USA)
- 220V50Hz = CEE 7/VII (EU)
- 240V50Hz = AS 3112 (Austrálie/Nový Zéland)
- 230V50Hz = BS 1363/A (UK)
Motor
Střídavý DC
Rozsah nastavení otáček motoru
2,500 1:0.04 (100 % – 125 %) Max. otáčky = XNUMX ot./min.
Nastavení otáček motoru Rozlišení
- 0.1% přírůstky > 1% otáčky motoru a < 100%
- 0.04% přírůstky < 1% otáčky motoru
Display
5” dotykový barevný LCD, odolný vůči UV záření
Jazyky zobrazení
Na výběr je angličtina, španělština, francouzština, němčina a portugalština
Bezpečnost
Programovatelné 6místné heslo
Maximální celkové rozměry
12-1/8”W x 15-1/4”H x 16-1/2”D
30.8 Š x 38.8 V x 41.9 H cm
Hmotnost produktu
45.5 lb.
20.64 kg
Přibližná přepravní hmotnost
50 lb.
22.68 kg
Příloha
NEMA 4X (IP66) omyvatelný, chemicky odolný kryt
V souladu RoHS
Ano
Normy
cETLus, CE
