A5

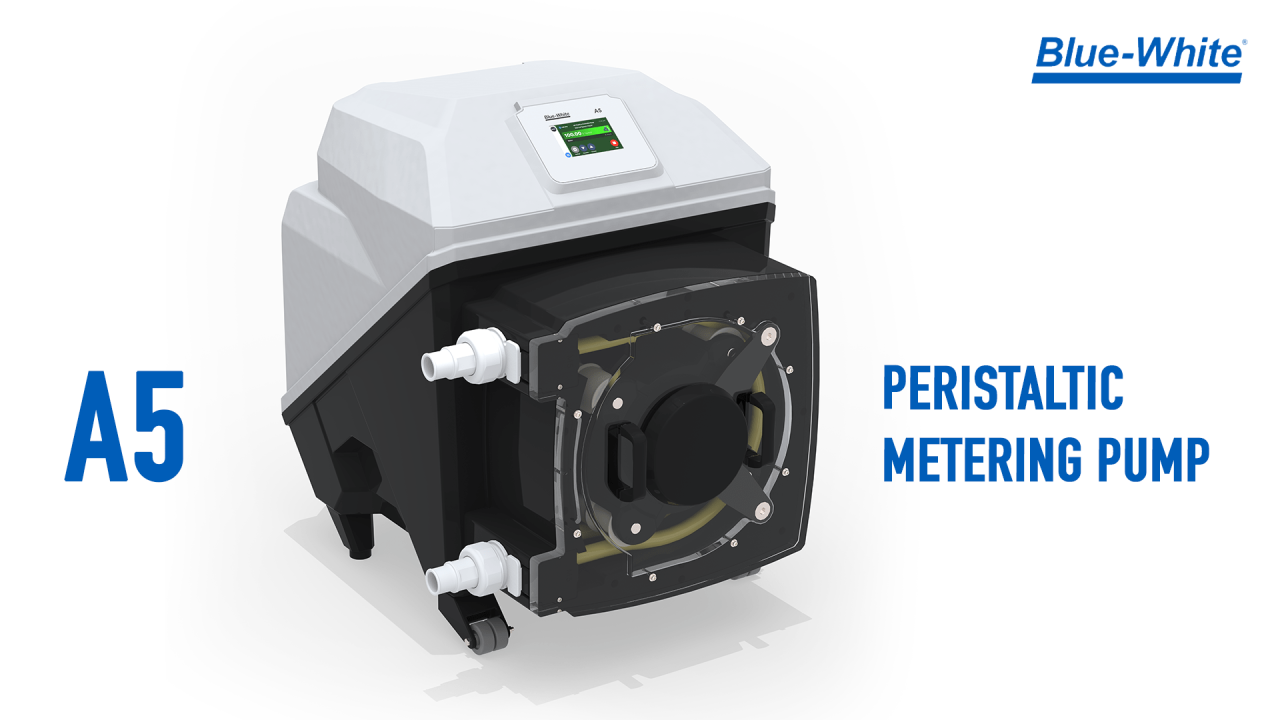

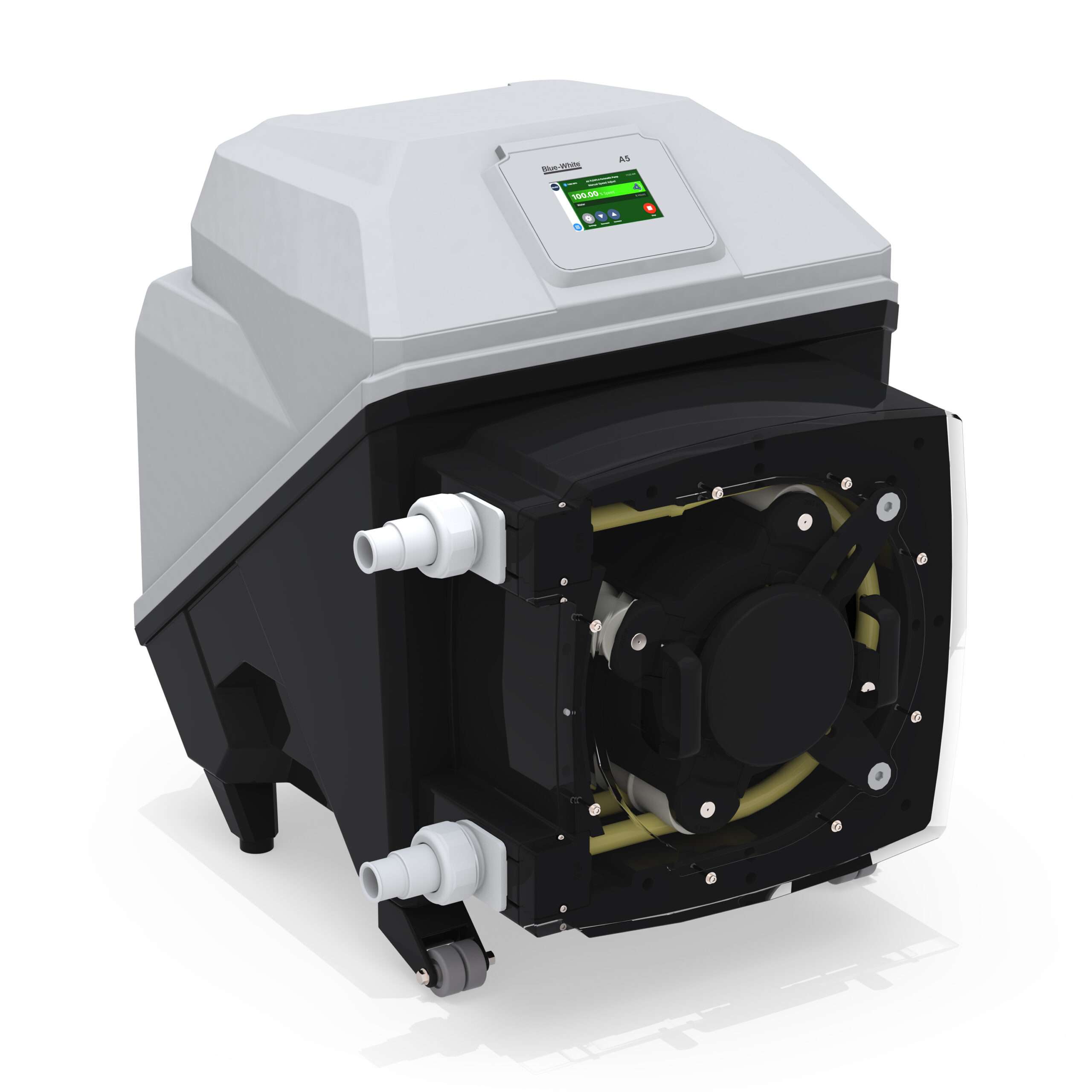

FLEXFLO® Peristaltic Metering Pump
Jedno FLEXFLO® Peristaltické dávkovací čerpadlo A5 poskytuje velkoobjemové přesné dávkování kapalin s energetickou účinností a sníženými nároky na údržbu. Minimalizuje pulsaci až o 80 % díky exkluzivní konstrukci ofsetového válečku a dvoukanálové sestavě trubek. M5 je plně uzavřený, snadno konfigurovatelný a nabízí intuitivní dotykové ovládání, možnosti signálu dálkového ovládání a velký 5″ displej pro vylepšené aplikace měření a přenosu.
Technický přehled:
GPH
0302 - 534
LPH
1144 - 2021
ml / min
1.9067 - 33683
Tlak
65 PSI (4.4 Bar)
Hodnocení krytí
NEMA 4X, Kydex
Normy
CE, cETLus
Kontrolní metody
Manuální, vzdálený analogový/digitální, EtherNet/IP, Modbus TCP/IP, PROFIBUS
napájení
115 až 240VAC-50/60Hz
Literatura
Literatura A5
Návod k použití
Návod k použití A5 - 80000-705Technické listy
Technický list A5 – 85000-189Katalog
Průmyslový katalog 2023
3D vizualizér
Vlastnosti a výhody
Funkce
Výhody:
- Samonasávání – i při maximálním tlaku v potrubí. Obtokové ventily nejsou nutné. Nelze zablokovat páru nebo ztratit původní lesk. 30 stop sacího zdvihu. Jemné pumpování s nízkým střihem.
- Detekce selhání hadičky (TFD) snímá prasknutí hadičky detekcí chemikálie v hlavě pumpy. Žádné falešné spouštění – Patentováno
- Dvoukanálový design trubice pro optimální výkon a tlakovou schopnost
- Exkluzivní design ofsetového válce snižuje pulsaci až o 80 %

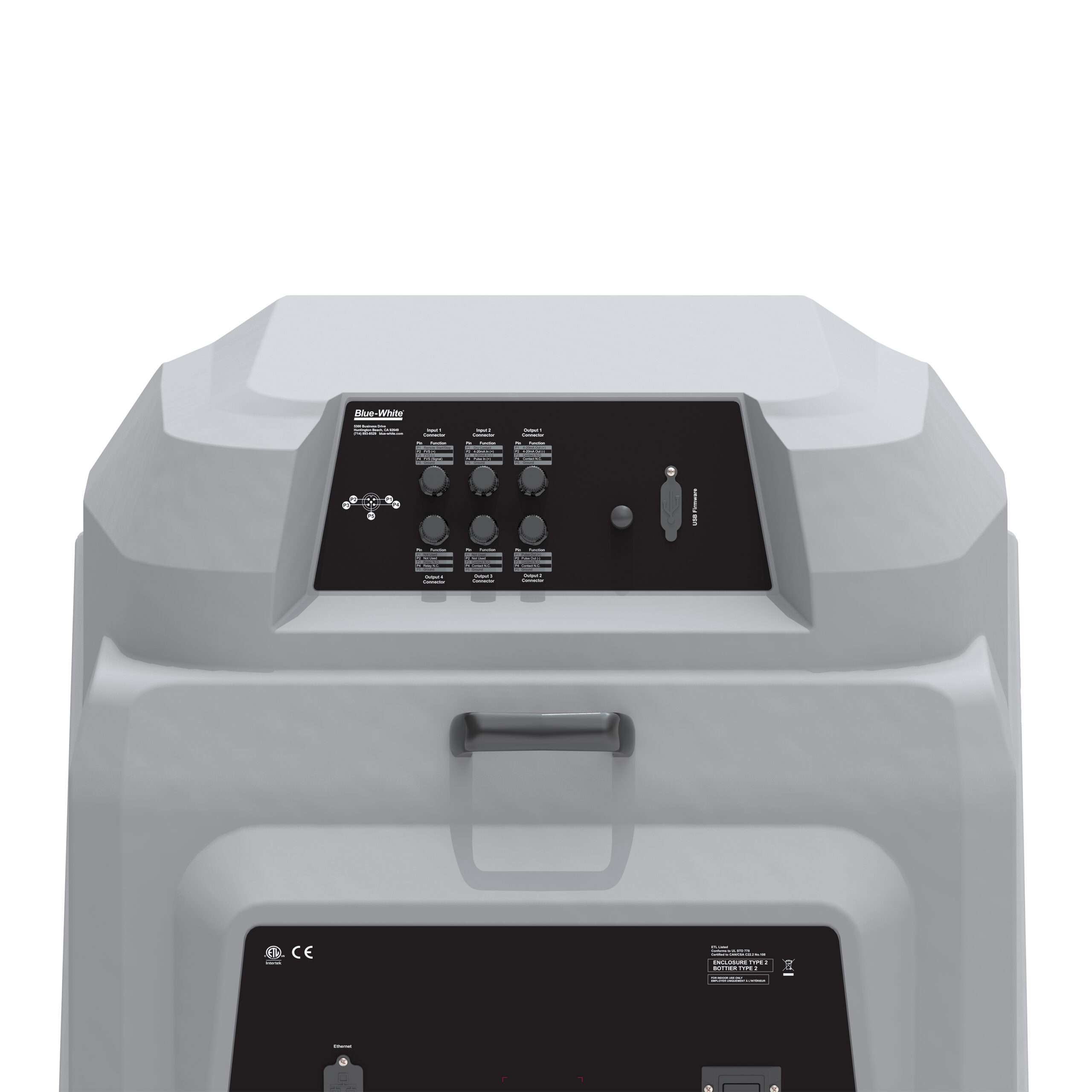

Komunikace a rozhraní:
- 5” dotykový barevný LCD displej
- Uživatelsky přívětivé konfigurace
-
Kontrolní metody:
- Ruční ovládání
- Vstup 4-20mA
- Vzdálené spuštění/zastavení
- Pulzní vstup
- Frekvenční vstup
- EtherNet / IP
- Modbus TCP / IP
- PROFIBUS
- Výstupy alarmu
- FVS
- Reléový výstup
Špičkový design:
- 2 záruka
- Poměr otáčení 2,500:1
- NEMA 4X smývatelný, chemicky odolný kryt
- Robustní rotor znamená žádné ohýbání a zvýšenou přesnost bez kovových pružin nebo pantů, které by mohly korodovat.
Bezpečnostní funkce:
- Detekce selhání trubice (TFD) snímá prasknutí trubice a zabraňuje tak úniku nebezpečných chemikálií
- Bezpečnostní programovatelné 6místné heslo, aby se zabránilo neoprávněné manipulaci
Co obsahuje:
- Peristaltické dávkovací čerpadlo A5
- Předinstalovaná sestava trubky
- USB flash disk s návodem k použití
- Napájecí kabel
- Sada náhradních trubek
- Držáky pro montáž na podlahu
Výstup
| Materiál / velikost trubky | Rychlost posuvu | Maximální rychlost | MaxPressure | MaxTemperature | Požadovaná montáž válce | ||
| GPH | LPH | ML/Min | RPM | PSI (bar) | ° F (° C) | Kód | |
| Flex-A-Prene® | |||||||
| NPP | 2136 - 534 | 8084 - 2021 | 13.476 - 33690 | 75 | 30 (2.1) | 185 (85) | A5-MNPP-R |
| nll | 1072 - 286 | 4332 - 1083 | 7.222 - 18056 | 75 | 50 (3.4) | 185 (85) | A5-MNLL-R |
| NHHL | 0302 - 75.6 | 1144 - 286 | 1.907 - 4769 | 75 | 65 (4.5) | 185 (85) | A5-MNHHL-R |
| Flex-A-Thane® | |||||||
| GKK | 0617 - 154.2 | 2334 - 583.6 | 3.891 - 9728 | 75 | 50 (3.4) | 130 (54) | A5-MGKK-R |
Specifikace
Maximální pracovní tlak (bez trubek čerpadla)
- 65 barů
- POZNÁMKA: Viz maximální jmenovitý tlak sestavy hadic čerpadla.
Maximální teplota kapaliny (bez trubek čerpadla)
- 185 ° F (85 ° C)
- POZNÁMKA: Viz jednotlivá sestava hadic čerpadla max. teplotní hodnocení.
Maximální viskozita
- 12,000 centipoise
Maximální sací zdvih
- 30 stop. Voda, 0 psig (9.14 m, 0 bar)
Okolní provozní teplota
- 14 ° F až 115 ° F (-10 ° C až 46 ° C)
Teplota okolního skladování
- -40 ° F až 158 ° F (-40 ° C až 70 ° C)
Provozní napětí
- 115VAC/60Hz, 1ph
- 230VAC/60Hz, 1ph
- 220VAC/50Hz, 1ph
- 240VAC/50Hz, 1ph
- 230VAC/50Hz, 1ph
Možnosti napájecího kabelu
- 115V60Hz = NEMA 5/15 (USA)
- 230V60Hz = NEMA 6/15 (USA)
- 220V50Hz = CEE 7/VII (EU)
- 240V50Hz = AS 3112 (Austrálie/Nový Zéland)
- 230V50Hz = BS 1363/A (UK)
Motor
- Bezkomutátorový DC, 1 hp
Rozsah nastavení otáček motoru
- 2,500 1:0.01 (100 % – 75 % otáčky motoru) Max RPM = XNUMX
Nastavení otáček motoru Rozlišení
- 0.1% přírůstky > 1% otáčky motoru a < 100%
- 0.01% přírůstky < 1% otáčky motoru
Display
- 5” dotykový barevný LCD, odolný vůči UV záření.
Jazyky zobrazení
- Na výběr je angličtina, španělština, francouzština, němčina a portugalština
Maximální celkové rozměry
- 25.7” Š x 30.1” V x 32.8” H (65.2 Š x 76.4 V x 83.3 D cm)
Hmotnost produktu
- 178 lb. (80.7 kg)
Bezpečnost
- Programovatelné 6místné heslo
Přibližná přepravní hmotnost
- 180 lb. (81.65 kg)
Příloha
- NEMA 4X, Kydex
V souladu RoHS
- Ano
Normy
- cETLus, CE
