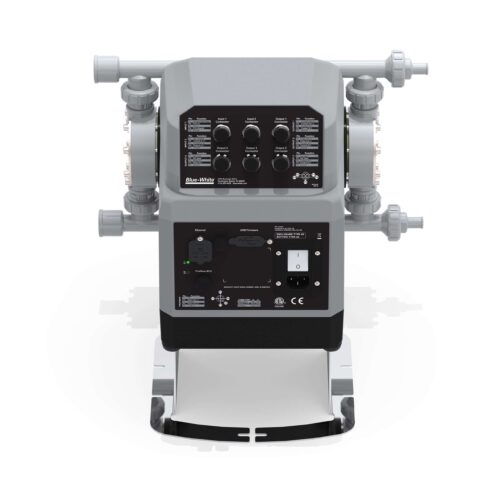

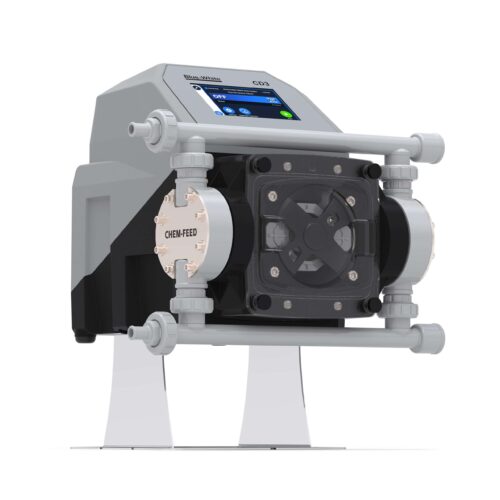

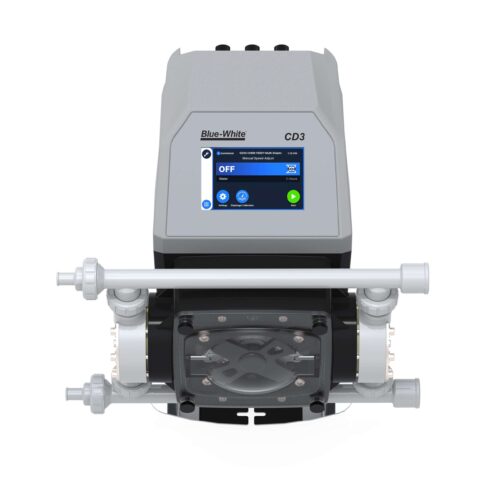

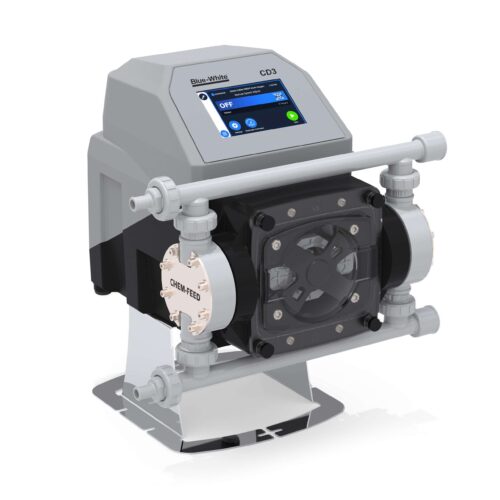

CD3
CHEM-FEED® Multi-Diaphragm Metering Pump
Vícemembránové dávkovací čerpadlo CD3 poskytuje plynulé, nepřetržité dávkování chemikálií i při vstřikování chemikálií, které uvolňují plyny, jako je kyselina peroctová a chlornan sodný. Špičková technologie Hyperdrive umožňuje střídavé čerpání mezi dvěma membránami: když je jedna membrána ve fázi sání, druhá je ve výtlaku, což má za následek hladký průběh chemického podávání a eliminuje možnost zablokování páry a ztráty plnění.
CD3 je exkluzivní DiaFlex® a membrány Flex-A-Prene® pro vynikající chemickou odolnost a maximální životnost.
Technický přehled:
GPH
05 - 52.6
LPH
19 - 199
ml / min
3.1667 - 3317
Tlak
145 PSI (10 Bar)
Hodnocení krytí
NEMA 4X (IP66)
Normy
CE, cETLus, RoHS
Kontrolní metody
Manuální, Dálkové analogové/digitální
napájení
100 až 240VAC-50/60Hz
Literatura
Literatura CD3
Návod k použití
CD3 Návod k použití – 80000-623Technické listy
Technický list CD3 - 85000-193Katalog
Průmyslový katalog 2023
3D vizualizér
Vlastnosti a výhody
Funkce
Výhody:
- Exkluzivní technologie Hyperdrive umožňuje plynulé podávání chemikálií – patentováno
- Dvojitá membrána s technologií plného zdvihu neztrácí přednost, ideální pro čerpání chemikálií, které odplyňují (kyselina peroctová, chlornan sodný)
- Může čerpat chemikálie nepřetržitě, jako peristaltické čerpadlo, bez potřeby sestav hadic
Komunikace a rozhraní:
- 5” dotykový barevný LCD displej
- Uživatelsky přívětivé konfigurace
-
Kontrolní metody:
- Ruční ovládání
- Vstup 4-20mA
- Vzdálené spuštění/zastavení
- Pulzní vstup
- Frekvenční vstup
- EtherNet / IP
- Modbus TCP / IP
- PROFIBUS
- Výstupy alarmu
- FVS
- Reléový výstup
Špičkový design:
- 2 záruka
- Poměr otáčení 1,000:1
- NEMA 4X (IP66) omyvatelný, chemicky odolný kryt s práškovým nástřikem
- Velké PVDF, keramické, dvoukulové zpětné ventily bez kovových pružin
Bezpečnostní funkce:
- Detekce selhání membrány (DFD) Snímá prasknutí membrány detekcí chemikálie v hlavě čerpadla. Žádné falešné spouštění – Patentováno
- Bezpečnostní programovatelné 6místné heslo, aby se zabránilo neoprávněné manipulaci
Dostupné volitelné součásti:
- Montážní prodloužené konzoly (72000-557) – 1 pár, SS, 4 SS šrouby
Co obsahuje:
- CD3 Multimembránové dávkovací čerpadlo
- Výtlačná vstřikovací armatura se zpětným ventilem
-
S hadicovým ostnem „B“ ½“ a připojením typu „M“ M/NPT:
- Patní sací ventil / sítko
- Montážní hardware
- Konektory spojovací krabice
Výstup
| Rychlost motoru % | RPM | 0 PSI (0 barů) | 40 PSI (2.8 barů) | 90 PSI (6.2 barů) | 140 PSI (9.7 barů) |
| GPH (ml/min) | |||||
| 0% | 0 | 0 | 0 | 0 | 0 |
| 1% | 1.3 | 0.5 (32) | 0.5 (32) | 0.4 (25) | 0.4 (25) |
| 5% | 10 | 2.6 (164) | 2.4 (151) | 2.3 (145) | 2.1 (132) |
| 10% | 19 | 5 (315) | 4.8 (303) | 4.4 (278) | 4.1 (259) |
| 25% | 48 | 12.5 (789) | 11.9 (751) | 11 (694) | 10.8 (681) |
| 50% | 95 | 25 (1577) | 23.9 (1508) | 22 (1388) | 21.4 (1350) |
| 75% | 142 | 37.6 (2372) | 35.7 (2252) | 33.4 (2107) | 31.2 (1968) |
| 100% | 190 | 52.6 (3318) | 48.2 (3041) | 37.9 (2391) | 34.6 (2182) |
Specifikace
Maximální pracovní tlak
- 145 barů
Maximální teplota kapaliny
- PVDF připojení: 185 °F (85 °C)
Maximální okolní teplota
- 14 °F až 115 °F (-10 °C až 46 °C)
Maximální skladovací teplota
- -40 ° F až 158 ° F (-40 ° C až 70 ° C)
Maximální viskozita
- 1,000 centipoise
Maximální sací zdvih
- 23 stop. Voda, 0 psig (7 m, 0 bar)
- 115VAC/60Hz, 1ph (maximálně 2.0A)
- 230VAC/60Hz, 1ph (maximálně 1.0A)
Provozní napětí
- 220VAC/50Hz, 1ph (maximálně 1.0A)
- 240VAC/50Hz, 1ph (maximálně 1.0A)
- 230VAC/50Hz, 1ph (maximálně 2.0A)
- 115V60Hz = NEMA 5/15 (USA)
- 230V60Hz = NEMA 6/15 (USA)
Možnosti napájecího kabelu
- 220V50Hz = CEE 7/VII (EU)
- 240V50Hz = AS 3112 (Austrálie/Nový Zéland)
- 230V50Hz = zástrčka BS 1363/A (Velká Británie)
Motor
- Bezkomutátorový DC motor 1/4 HP
Rozsah nastavení otáček motoru
- 1,000 1:0.1 (100 % – 190 % otáčky motoru) Max. otáčky = XNUMX
- 0.1% přírůstky > 10% otáčky motoru
Nastavení otáček motoru Rozlišení
- 0.01% přírůstky > 1% otáčky motoru a < 10%
- 0.001% přírůstky < 1% otáčky motoru
Displej / Uživatelské rozhraní
- 5” dotykový barevný LCD, odolný vůči UV záření.
Jazyky zobrazení
- Na výběr je angličtina, španělština, francouzština, němčina a portugalština
Bezpečnost
- Programovatelné 6místné heslo
Maximální celkové rozměry
- 16-1/8”Š x 15-1/4”V x 15-5/16”H (40.9Š x 38.7V x 38.9D cm)
Přibližná přepravní hmotnost
- 50 lb. (22.7 kg)
Příloha
- NEMA 4X (IP66), Polyesterový práškově lakovaný hliník a Noryl
V souladu RoHS
- Ano
Normy
- cETLus, CE

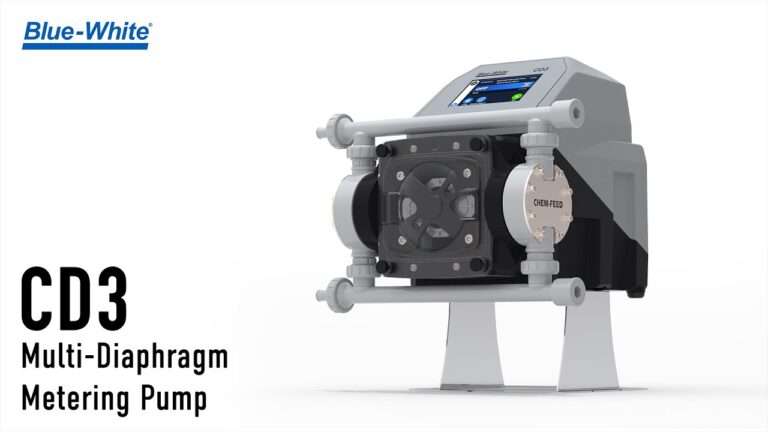

Videa
Související případové studie
Příslušenství
72000-557
$84.00

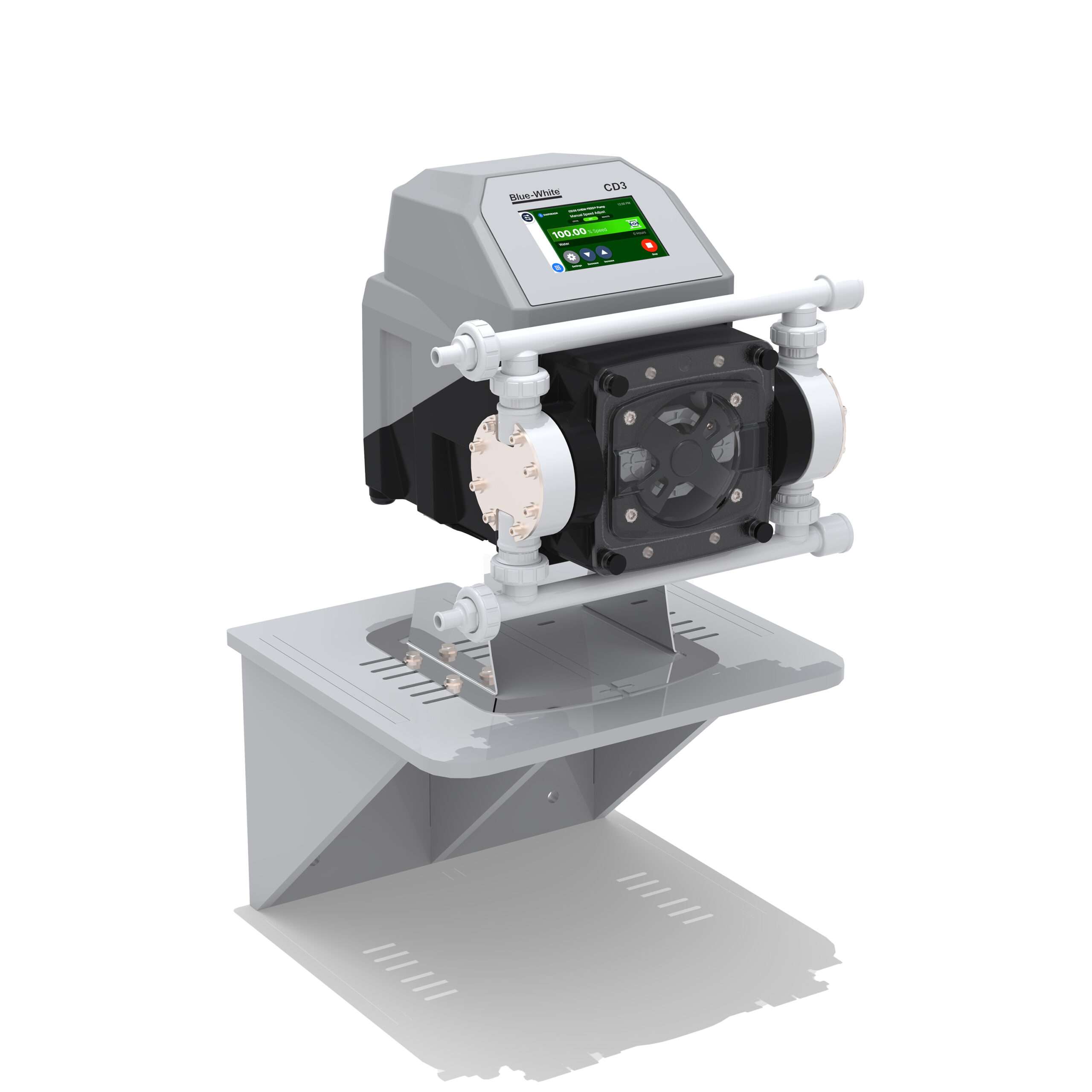

KIT-PSM
